基本原理

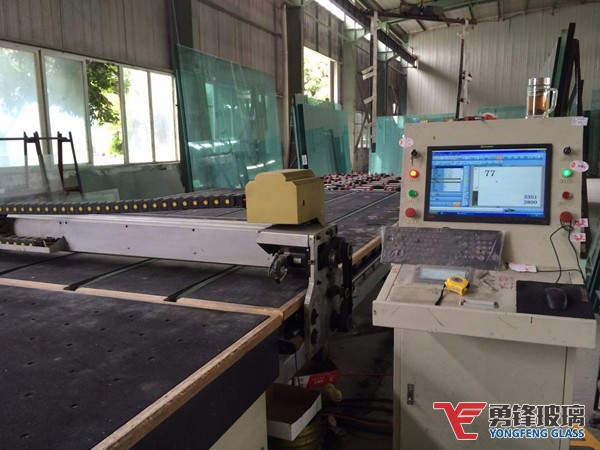

其工作原理是將被切割的玻璃由輸送帶輸送到工作臺上,首先機械定位把玻璃位置對好,帶有金剛石刀輪的切割頭靠程序控制分別沿X向和Y向移動,對基板進行切割。機器的控制部分采用CNC運動控制卡,驅動部分應用了先進的交流伺服電機。
設備組成機構
全自動切割機:由底架機構、橫梁機構、玻璃加工桌面、刀頭機構、輸送機構、機械定位機構、電氣控制系統組成。
詳細工作步驟

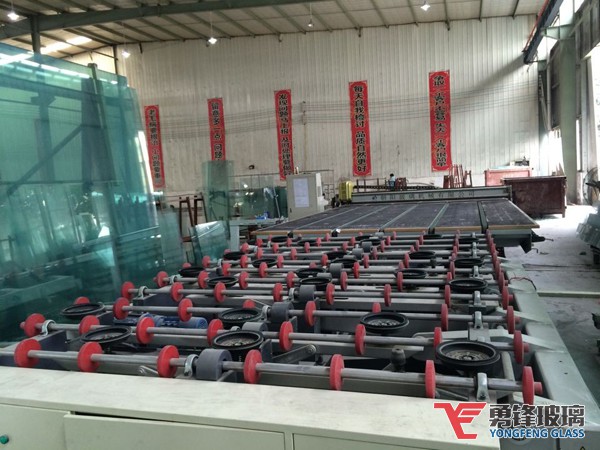

整個工作過程有PLC自動控制或手動控制均可完成,手動方式主要在設備調整和維修時適用,每個動作可單獨完成,也可用來進行正常工作。給出取片信號(人工、自動均可)后,翻轉、系統工作,電機驅動機械反轉機構使吸盤臂翻起,并達到和玻璃一樣的傾斜角度時翻轉停止,前移動電機使吸盤移動,頂部吸盤旁的檢測開關接觸到玻璃時,前移電機停止。此時真空系統工作,吸盤開始吸附玻璃,當真空壓力開關達到設定壓力時,根據玻璃厚度可調真空泵停止,吸盤的伸縮連桿機構通過電機驅動把玻璃提升起來,在此工位約停數秒后,確保單片玻璃吸起,電機驅動機械翻轉機構使玻璃反轉至傳輸臺面,伸縮連桿機構使吸盤與玻璃同時降落,吸盤吹壓縮空氣快速釋放玻璃,傳動機構啟動將 玻璃片送到上片機前端至信號點停止。接著整個機架移動自動找到零位后停止,等待切割臺發出信號,便可與切割臺同速將玻璃片送至切割臺上,玻璃送出后自動循環上片程序工作,此機臺可根據所需玻璃厚度任意選定工位取片。
我公司采用的智能型全自動玻璃切割系統,采用歐洲先進算法,排版優化率高,速度快。切割更加方便、更加準確、更加高效??呻S意切割異形玻璃。用于電器玻璃、家具玻璃、建筑玻璃、中空玻璃、太陽能玻璃等各類玻璃切割生產作業。
